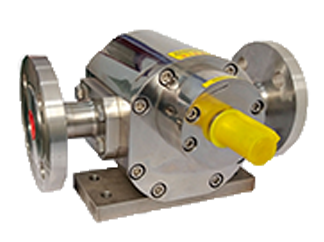

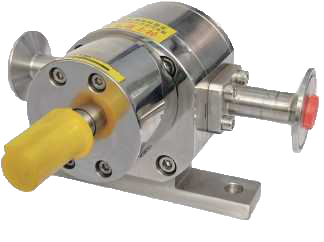

D系列泵 重載型齒輪泵
重載型齒輪泵，從高粘度到低粘度，從高溫到低溫，從腐蝕性到磨蝕性都有很好的適用性，定制的間隙配合以內部特殊的流道設計，使得此系列的泵很好的應用于：石腦油，乙醇，酯類，二甲苯，有機溶劑，粘膠，樹脂，化 纖，拉絲等。
產品概述：
●殼體采用不銹鋼304、316、316L以及20號合金，經過嚴格的固溶化處理，材料晶格及化學成分均勻，晶間應力小，大大提高了其抗晶間腐蝕的能力。堅固的機構設計使得D系列泵具有長久的使用期及優異的可靠性。
●齒輪和軸采用440不銹鋼或雙向合金等，經過嚴格的淬火處理，硬度高，耐磨性好。精磨后的齒輪軸運行流暢、高效，大大延長了使用壽命。
●軸承可提供多種材料選配，保證在特定的工況下流暢運轉。
●多種密封方式配合應用于不同流體的密封。
●內部結構設計的潤滑通道還可以防止易結晶物料因長時間呆在一個狹小的空間處而結晶，在輸送易結晶物料時表現優異，如：聚不飽和樹脂。
●合理的內部間隙配合和獨有的潤滑通道，既保障在輸送高粘稠物料時表現良好，又保障在輸送低粘度液體時性能卓越（如：乙醇）。
●可根據特殊物料（如：易揮發液體）和特殊工況（如：高溫）的特性，設置外部獨立的密封潤滑或冷卻系統。
配置及性能
材料：殼體可采用不銹鋼304、316、316L、2205、20號合金等； 軸承可采用合成石墨、銅復合硬化工具鋼、陶瓷耐火材料等
密封：單機械密封、雙機械密封、填料密封、磁力密封
安裝：底腳、法蘭
1~200bar（取決于粘度）
達100萬cP
-18~280℃（當溫度超過90℃時，請在選型中說明）
典型應用：
短程蒸餾：維生素E、魚油精制（DHA&EPA）、單甘酯、香精香料、植物提取、植物油精制、醫藥中間體、硅油、二聚酸提純、有機溶劑、微晶蠟、蟲蠟、高碳醇、聚氨酯預聚物、羊毛脂、增塑劑、廢油精制、液晶材料
膠粘劑行業：雙組份AB膠、單組份聚氨酯膠、硅酮密封膠、環氧樹脂、熱熔膠、壓敏膠、EVA膠
新材料行業：聚酰亞胺、聚碳酸酯、感光膜、感光材料、有機硅。
膜行業：DMAC膜液、DMF膜液、芯液
其它：獸脂、百明膠、107膠、凡士林、瀝青
泵的型號和參數
|
型號 |
單轉排量 （cc/rev） |
最大轉速下的額定流量 （L/min） |
最高轉速 （r/min） |
進出口尺寸 |
|
JHT-D2/158 |
1.58 |
1.5 |
980 |
G1/2” |
|
JHT-D2/253 |
2.53 |
2.4 |
980 |
G1/2” |
|
JHT-D2/348 |
3.48 |
3.4 |
980 |
G1/2” |
|
JHT-D2/475 |
4.75 |
4.6 |
980 |
G1/2” |
|
JHT-D2/712 |
7.12 |
6.9 |
980 |
G1/2” |
|
JHT-D2/950 |
9.50 |
9.3 |
980 |
G1/2” |
|
JHT-D3/142 |
14.2 |
10.2 |
720 |
G3/4” |
|
JHT-D3/214 |
21.4 |
15.4 |
720 |
G1” |
|
JHT-D3/320 |
32.0 |
23.0 |
720 |
G1” |
|
JHT-D4/481 |
48.1 |
26.4 |
550 |
G1 1/4” |
|
JHT-D4/600 |
60.0 |
33.0 |
550 |
G1 1/2” |
|
JHT-D4/712 |
71.2 |
35.6 |
500 |
G1 1/2” |
|
JHT-D4/800 |
80.0 |
38.4 |
480 |
G1 1/2” |
|
JHT-D5/108 |
108.0 |
51.8 |
480 |
G1 1/2” |
|
JHT-D5/160 |
160.0 |
64.0 |
400 |
法蘭 DN50 |
|
JHT-D5/200 |
200.0 |
80.0 |
400 |
法蘭 DN50 |
|
JHT-D6/240 |
240.0 |
84.0 |
350 |
法蘭 DN65 |
|
JHT-D6/280 |
280.0 |
98.0 |
350 |
法蘭 DN65 |
注：以上數據為進出口為0bar時測定！泵的選型和實際應用轉速、適用輸出流量受物料特性的限制會有很大不同，詳細詢問我公司選型工程師！
