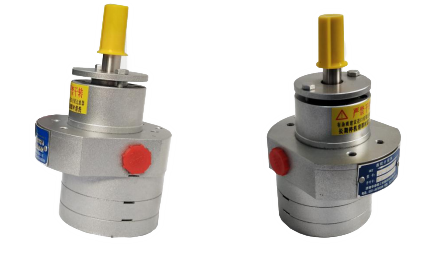

B系列泵 通用泵
工業生產中用于均衡輸送多種流體的通用齒輪泵。具有良好的流體兼容性,在不同的工況下被廣泛的應用。除酸性、強堿性及氯化物流體外,B系列泵均表現出卓越的性能。
產品概述:
●殼體采用優質碳素結構鋼、工具鋼
●齒輪和軸采用優質碳素鋼或馬氏體不銹鋼,經過嚴格的淬火處理,硬度高,耐磨性好。
●結構簡單易拆洗,對易膠體化物料有很好的適應性。
●精密加工的零部件,確保了泵的高精度,重復性好。
●多種密封方式配合應用于不同流體的密封。
●高品質的自潤滑軸承保證即使?jié)櫥暂^差的工況下運轉自如!
配置及性能
材料:碳素結構鋼、球墨鑄鐵、工具鋼等
密封:單機械密封、雙機械密封、填料密封、磁力密封
安裝形式:法蘭、底腳
入口壓力:2pa~0.7MPa(絕對壓力)
出口壓力:2pa~2MPa(絕對壓力,取決于粘度)
當出入口壓力低于常壓時,請在選型時說明!
粘度:0.5~10萬cP
溫度:-18~250℃(當溫度超過90℃時,請在選型中說明)
典型應用
聚氨酯行業:異氰酸酯、聚異氰酸酯、聚醚多元醇、環氧樹脂
膠粘劑行業:雙組份膠,單組份聚氨酯膠、環氧樹脂、熱熔膠、壓敏膠
鑄造行業:水玻璃、呋喃樹脂、堿酚醛樹脂、脲烷樹脂、烏洛托品。
泵的型號和參數
型號 |
單轉排量 (cc/rev) |
最大轉速下的額定流量 (L/min) |
最高轉速 (r/min) |
進出口尺寸 |
JHT-B2/158 |
1.58 |
2.3 |
1500 |
G1/2” |
JHT-B2/253 |
2.53 |
3.7 |
1500 |
G1/2” |
JHT-B2/348 |
3.48 |
5.2 |
1500 |
G1/2” |
JHT-B2/475 |
4.75 |
7.0 |
1500 |
G1/2” |
JHT-B2/712 |
7.12 |
10.6 |
1500 |
G1/2” |
JHT-B2/950 |
9.50 |
14.0 |
1500 |
G1/2” |
JHT-B3/142 |
14.2 |
21.0 |
1500 |
G1/2” |
JHT-B3/214 |
21.4 |
32.0 |
1500 |
G3/4” |
JHT-B3/320 |
32.0 |
48.0 |
1500 |
G1” |
JHT-B4/481 |
48.1 |
47.0 |
980 |
G1” |
JHT-B4/600 |
60.0 |
58.0 |
980 |
G1 1/4” |
JHT-B4/712 |
71.2 |
69.8 |
980 |
G1 1/4” |
JHT-B4/800 |
80.0 |
78.0 |
980 |
G1 1/4” |
JHT-B5/108 |
108.0 |
105.0 |
980 |
G1 1/2” |
JHT-B5/160 |
160.0 |
115.0 |
720 |
法蘭 DN50 |
JHT-B5/200 |
200.0 |
144.0 |
720 |
法蘭 DN50 |
JHT-B6/240 |
240.0 |
120.0 |
500 |
法蘭 DN65 |
JHT-B6/280 |
280.0 |
140.0 |
500 |
法蘭 DN65 |
注:以上數據為進出口為0bar時測定!泵的選型和實際應用轉速、適用輸出流量受物料特性的限制會有很大不同,詳細詢問我公司選型工程師!
